DCD-5A差動繼電器概述

DCD-5A用途

DCD-5A差動繼電器, 用于兩繞組或三繞組電力變壓器的單相保護線路中做為主保護 。

DCD-5A工作條件

a.環境溫度為-25- +40°C;

b.大氣壓力: 80~106kPa(海拔不超過2000m) ;

c.空氣相對溫度為45% ~75% ;

d.工作位置基準值為垂直,允差任一方向偏2°;

e.應有防護風、沙、雨、雪的設施,及無腐蝕性氣體,無爆炸性氣體的環境中;

f無強烈的振動與沖擊

g.使用地點周圍任一方向不應有嚴重的外磁場影響 。

DCD-5A基本結構及工作原理

DCD-5A基本結構

繼電器由具有一副動合觸點的高靈敏、高可靠性的電磁型執行機構和一個中間速飽和變流器組成。該執行機構為電磁型繼電器, 在繼電器中被作為出口元件。

變流器的導磁體由“E”形導磁片疊裝而成,在導磁體的中間柱上放置工作繞組(差動繞組)及平衡繞組I和平衡繞組II,二次及制動繞組是均分成兩半,分別繞在兩個邊柱上,繞組在導磁體上的分布如圖1所示。繼電器的內部接線及其保護三繞組電力變壓器的原理接線圖如圖2所示。由于具有平衡繞組,且每隔一匝有抽頭以便調整,用以消除由于電流互感器變比不一致等原因引起的不平衡電流的效應。具有兩個平衡繞組就使得繼電器能用于保護三繞組的電力變壓器。

動作電流,平衡作用及制動特性可通過工作繞組、平衡繞組及制動繞組的匝數在寬廣的范圍內進行整定。

DCD-5A基本原理

當在制動繞組中通過短路穿越電流時,變流器的導磁體被飽和因而在保證同樣制動特性情況下從差動繞組及平衡繞組到二次繞組的電流感應條件惡化了,二次繞組及制動繞組的兩半是這樣聯接的,使在兩繞組中的電勢是由工作繞組的磁通引起的,為了能改變變流器導磁體的飽和程度,制動繞組的匝數被做成是可以改變的。

采用變流器可以同時防止勵磁涌流及電力變壓器空載合閘時繼電器的誤動作。

接在變流器二次繞組上的是執行元件。并規定其動作電壓與動作電流,動作電壓反應變流器的工作磁通密度,動作電流決定了變流器的功率分配比例,同時滿足生產上通用性的要求。這種執行元件的特點在于其線圈是電感性的,在變流器飽和的情況下二次感應電勢中含有顯著的高次諧波,因此這種執行元件便是一個很好的高次諧波濾過器,它基本上反映變流器工作磁通密度的基波。

繼電器的原理接線圖見圖2。

DCD-5A使用與維護

工作繞組、平衡繞組及制動繞組的整定

打開殼罩,即可進行工作繞組,平衡繞組及制動繞組的整定。工作繞組、平衡繞組及制動繞組均有抽頭可以滿足多種整定值的要求。 繼電器整定板下方的數字即表示相應的繞組匝數。平衡繞組及工作繞組各分成兩段整定,這種設計可以用較少的抽頭,獲得較多的匝數組合,從而使整定范圍廣泛而又不失精細,每塊整定板上有兩個整定螺釘,每個整定螺釘可在各自的一段范圍內整定,兩個螺釘整定位置下所標示的數字之和即為繞組的整定匝數。(需注意的是,當同一整定板上的兩個整螺釘沒整定在各自的范圍內或者不接入時, 繞組足斷開的。)

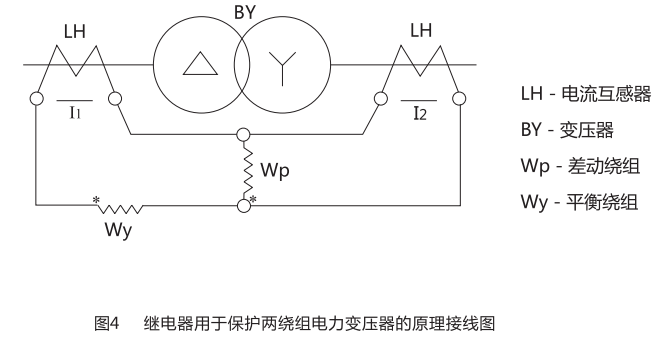

當斷電器用于保護三繞電力變壓器時,應用兩個平衡繞組,并將它們分別接在環流回路的兩個臂上,這樣就能平衡三個環流回路里不平衡電流的效應。當用于保護兩繞組電力變壓器時,只要應用一個平衡繞組。在不平衡電流較大的情況下,平衡繞組接入環流回路,當不平衡電流較小,或用于保護交流發電機時,平衡繞組可以接人工作回路,以擴大整定值的范圍,平衡繞組的作用可以用兩個電流互感器二次電流的比值所決定的平衡系數來表示,實際的平衡系數應用繞組接入的匝數計算。按國4的線路設I1、I2分別表示兩個電流互感器的二次電流, 且I1大于I2,平衡繞組通常接在電流較小的環流臂上。當工作回路的合成磁化力為零時,不平衡電流的效應便被全部消除,因而得到下列方程式:

繼電器的起始動作安匝可借電位器W在不大的范圍內調整。調整時應先松開緊固螺帽,然后用“-”字型螺刀調節電位器旋柄即可。 4.4在繼電器的工作過程中,應注意不能改變能牌上指針的位置。
