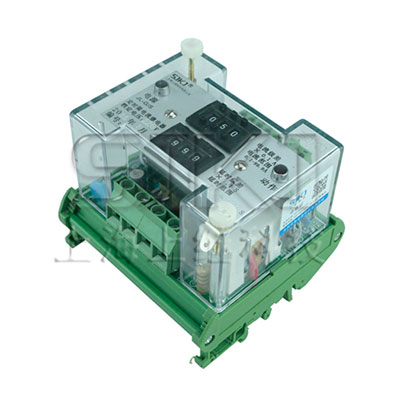

JL-G/S端子排靜態定時限電流繼電器概述

JL-G/S端子排靜態定時限電流繼電器用于電動機、發電機、變壓器和輸電線路中,作為電力系統交流回路的過電流保護或過負、短路的啟動元件,給出報警信號或切除故障。


JL-G/S端子排靜態定時限電流繼電器型號分類及含義

JL-G/S端子排靜態定時限電流繼電器主要特點

本系列繼電器是靜態型復合繼電器,復合了一個電流繼電器,一個時間繼電器;采用進口集成電路進行運算比較和延時; 數碼整 定,電流和延時分別用三位撥碼開關整定,整定范圍寬,級差小,整定方便又直觀; 精度高誤差小、無需校驗、動作速度快、返回系數 高、功耗低輔助電源采用開關電源變換,交直流通用, 工作電壓范圍大,接線簡單, 可以卡在 35mm 標準導軌上,安裝方便體積小的特點。


JL-G/S端子排靜態定時限電流繼電器使用方法

JL-G/S端子排靜態定時限電流繼電器動作過程

當輔助電源端輸入額定電壓后(此時電源綠燈會亮起來),啟動端輸入的電流大于過流撥碼所整定的電流值時經過延時撥碼所整 定的延時值延時后繼電器動作,此時動作紅燈會亮起來。當輔助電源端輸入額定電壓后(此時電源綠燈會亮起來),啟動端輸入的電 流小于過流撥碼所整定的電 流值時繼電器不動作,紅燈也不會亮。

 JL-G/S端子排靜態定時限電流繼電器主要技術參數

1、電流整定范圍: 0.1~99.9A, 整定級差0.1A; 0.02~9.99A,整定級差0.01A; 2、延時整定范圍: 0.05~9.99s,整定級差 0.01S; 0.1~99.9s,整定級差0.1s; 1~999s,整定級差: 1S;

3、返回系數: 不小于0.90

4、電流誤差: 電流整定平均誤差≤±3%,平均誤差=( 5次測量平均值-整定值)/整定值×100%

5、延時誤差: 10秒內誤差:≤±(1‰+10ms);10秒以上誤差:≤±(1%+10ms)

6、功率消耗: 輔助電源≤5VA;啟動電源≤1VA。

7、絕緣電阻: 繼電器各帶電端子對外露非帶電端子或外殼之間, 用開路電壓500V的兆歐表測量,絕緣電阻>300MΩ。

8、介質強度: 繼電器各帶電端子對外露非帶電端子或外殼之間,能承受2KV\50Hz的交流電壓,歷時1分鐘無擊穿或閃絡現象。

9、抗干擾性: 符合DL478-92 <<靜態繼電保護裝置及安全自動裝置通用技術條件>>和GB7261GB6261<<靜態繼電器及保護裝>>中的有關規定。

10、觸點容量:在電壓不超過 ,電流不超過1A,時間常數為5ms±0.75ms直流有感負荷電路中 ,斷開容量為50W;在電壓不超過250V,電流不超過2A,功率因數為COSφ=0.4±0.1的交流電路中,斷開容量為25VA 。輸出觸點在上述規定的負荷條件下,產品能可靠動作及返回萬次。輸出觸點長期允許接通電流為5A。

11、觸點壽命: 電壽命105次,機械壽命106次

12、返回時間:≤25ms(從1.2倍整定值到0.5倍整定值)

13、輔助電源: AC/DC 48 V,110V,220V;訂貨時請注明其它電壓等級可訂做。(交直流通用)

 JL-G/S端子排靜態定時限電流繼電器內部端子外引接線圖(正視)


JL-G/S端子排靜態定時限電流繼電器外形尺寸、開孔尺寸及端子圖
