SSJ8-11C時間繼電器的工作原理及開孔尺寸

發布時間 :    瀏覽次數 : 1663

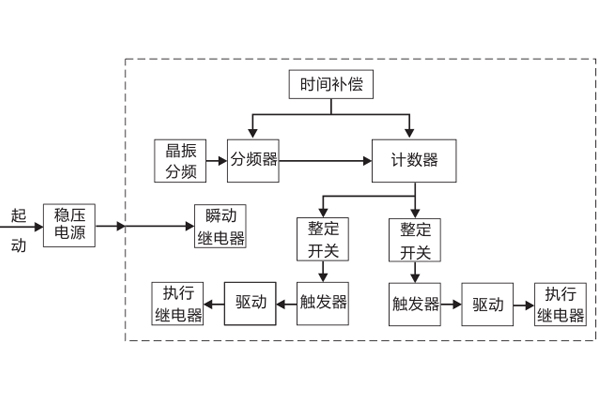

一、SSJ8-11C時間繼電器的工作原理

    本繼電器為靜態型數字式時間繼電器,采用進口CMOS集成電路構成,利用分頻、計數原理實現延時。標準時鐘脈沖由石英晶體振蕩器

產生。

     繼電器一旦施加額定電壓,內部瞬動繼電器動作并出口,同時使晶體起振,產生時鐘脈沖,經分頻后由計數器計數,當所計脈沖數達到

延時整定值時,觸發器翻轉,驅動執行繼電器動作出口。

二、SSJ8-11C時間繼電器的開孔尺寸

三、SSJ8-11C高精度時間繼電器的主要技術參數

1.延時范圍

  A: 0.04~9.99S級差為0.01S

  B: 0.1~99.9S級差為0.1S

  C:1~999S級差為1S

  D:1~999M級差為1M

  E:1~999H級差為1H

2.延時一致性在基準條件下:

  a)延時整定為0.04s~0.99s時,一致性不大于3ms;

  b)延時整定大于或等于1s時,一致性不大于(0.1%整定值+3ms);

3.延時整定誤差在基準條件下,平均誤差不大于(0.1%整定值±3ms)。

4.返回時間:繼電器返回時間不大于25ms。

5.功耗:在額定電壓下,繼電器功率消耗不大于10W。

6.觸點性能在電壓不超過250V,電流不超過1A,時間常數為5ms±0.75ms直流電路中,斷開容量為30W;在電壓不超過250V,電流不超過5A,功率因數為COSφ=0.4±0.1的交流電路中,斷開容量為250VA。 繼電器的電壽命為104次。

7.介質強度

繼電器各導電路對外露的非帶電金屬部分及外殼之間,應能承受2kV(有效值), 50Hz的交流試驗電壓,歷時1min的試驗,應無絕緣擊穿或閃絡現象

上海上繼科技有限公司(專注電力保護繼電器生產廠家)銷售熱線:021-57233089  QQ:1932551438



{以上內容僅供參考,上海上繼科技有限公司有最終解釋權}
